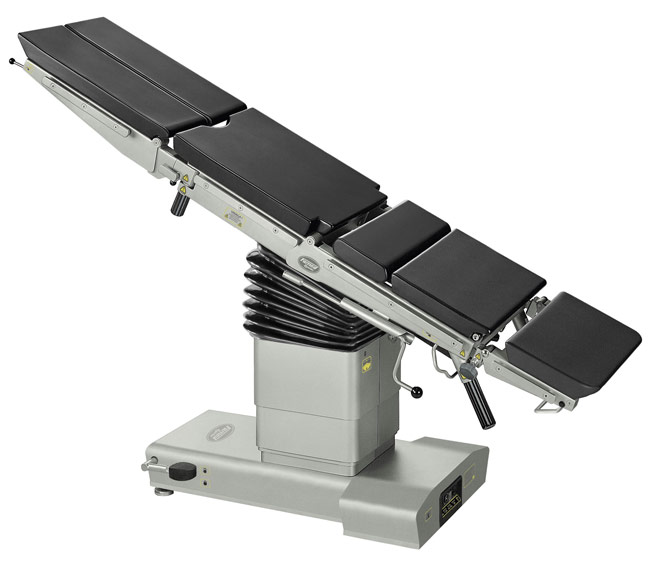

SU-03 универсальный операционный стол электрогидравлический

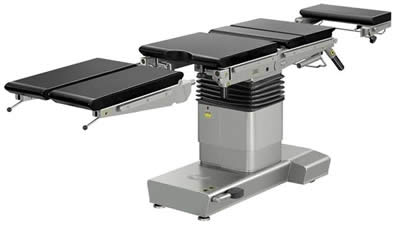

Операционный стол SU-03
Назначение
Операционный стол SU-03 предназначен для поддержки и позиционирования пациента в общей хирургии, сосудистой хирургии, кардиохирургии, нейрохирургии, урологии, проктологии, гинекологии, ларингологии, офтальмологии, эндоскопии, лапароскопии, травматологии, онкологии, стоматологии, пластической хирургии и других хирургических вмешательствах.
Конструкция стола
Стол изготовлен из кислотоустойчивой матовой нержавеющей стали.

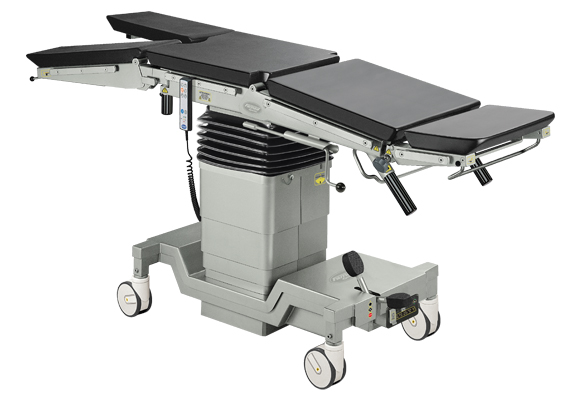

Мобильное основание операционного стола стола оснащено центральным тормозом, приводимым в действие ножной педалью. Стандартное Т-образное основание может быть заменено основанием повышенной мобильности на 4 больших сдвоенных колесах с трехпозиционной системой центрального тормоза.
R-скопия и R-графия

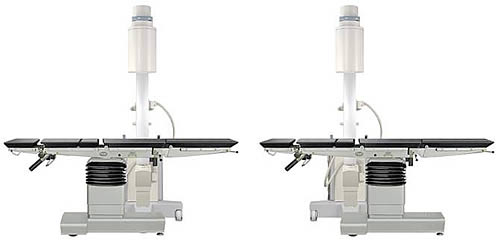

Ложе стола выполнено из высокопрочного R-проницаемого материала и не имеет поперечных металлических элементов, что в совокупности с функцией продольного смещения ложа и взаимозаменяемыми секциями головы и ног, позволяет осуществлять полный мониторинг пациента с использованием R-аппарата типа C-arm. Дополнительный держатель R-кассеты обеспечивает возможность проведения R-графических обследований.

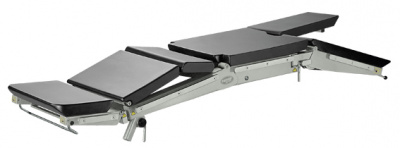

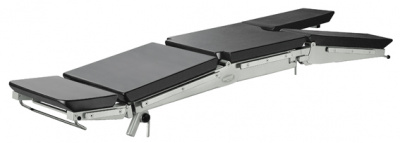

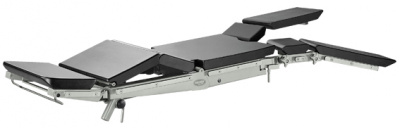

Операционный стол SU-03 может быть оснащен одним из пяти доступных типов ложа:
* 4-секционное |
длина ложа 2035мм |
* 5-секционное |
длина ложа 2035мм |
* 6-секционное |
длина ложа 2160мм |
* нейрохирургическое |
длина ложа 2025мм |
* ортопедическое |
длина ложа 1735мм (без учета секции головы и ортопедической приставки) |

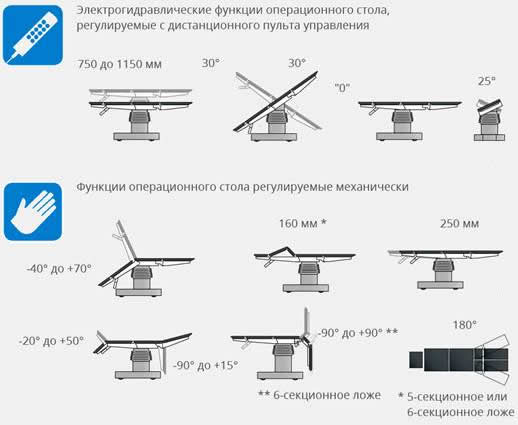

Функциональные регулировки
- Регулировка высоты ложа, латеральные (боковые) наклоны, Тренделенбург, антиТренделенбург, выравнивание ложа в положение «0» выполняются электрогидравлической системой со встроенными аккумуляторами (24В/DC).
- Пульт управления оснащен индикатором уровня заряда батареи
- Наклоны секций спины и головы поддерживаются газовыми пружинами с блокировкой.
- Регулировка высоты торакального «моста» в 5-ти и 6-секционном ложе, а также, регулировка продольного смещения ложа относительно колонны стола и поддерживаются механическим приводом.
- Регулировка положения ножных секций в 4-х и 5-секционном ложе поддерживается газовыми пружинами с блокировками, в 6-секционном ложе – механическими.
- Разведение секций ног в горизонтальной плоскости осуществляется механически.
Взаимозаменяемые секции головы и ног
Взаимозаменяемые секции головы и ног, позволяют изменять конфигурацию стола, что значительно расширяет его функциональные возможности.
Питание электрогидравлической системы даже в отсутствие центрального электроснабжения обеспечивают, встроенные в основание операционного стола, высококачественные аккумуляторные батареи.
Конструкция операционного стола обеспечивает отвод статического заряда через антистатические ролики и далее через токорассеивающее или токопроводящее напольное покрытие и/или через систему выравнивания потенциалов (эквипотенциальную клемму).
Все наружные поверхности стола легко моются и устойчивы к воздействию дезинфицирующих средств.
Матрацы секций, съемные, бесшовные, антистатические, выполнены из вспененного пенополиуретана высокой плотности, устойчивого к воздействию чистящих и дезинфицирующих средств.
Пульты управления операционным столом SU-03
|
Пульт дистанционного |
|
Пульт дистанционного |
||
|
Варианты исполнения операционного стола SU-03
Альтернативный привод (опция) Версия стола SU-03 с альтернативным приводом оснащена двумя независимыми системами управления функциями стола: электрогидравлической и механогидравлической. Альтернативная механогидравлическая система в случае необходимости дублирует регулировку всех электрогидравлических функций. Выбор необходимой функции осуществляется рычагом в основании стола, снабженном интуитивно понятными пиктограммами, а дальнейшая активация функции осуществляется нажатиями на дополнительную ножную педаль.
|
Панель управления на колонне стола (опция) Панель управления, установленная на колонне стола, позволяет контролировать функции электрогидравлической системы в отсутствие дистанционного проводного или беспроводного пульта. Функциональные и информационные пиктограммы на этой панели идентичны пиктограммам на дистанционном пульте управления. |
Ортопедические операции с использованием операционного стола SU-03

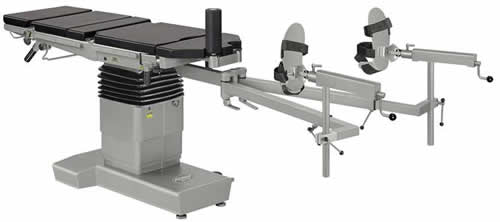

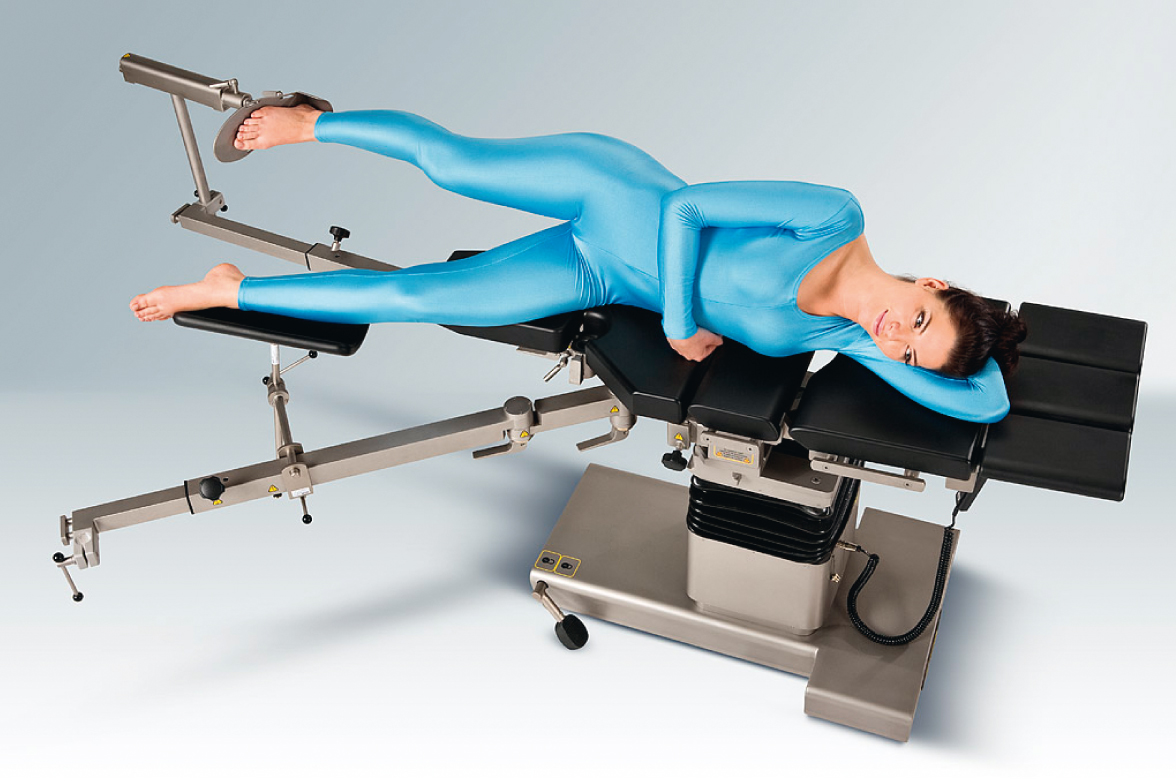

Операционный стол SU-03 на Т-образном основании с 5-секционным ложем BL-05.2 и ортопедической приставкой SO-11 (опция)
|
Ортопедическая приставка выполнена из кислотоустойчивой матовой нержавеющей стали. Приставка крепится к столешнице, благодаря чему регулировка по высоте и углу наклона (продольно и латерально) выполняется электрогидравлической системой.
|
Конструкция ортопедической приставки обеспечивает удобный доступ хирурга к операционной области, а также позволяет использовать R-аппарат типа C-arm во время операций. Большой выбор дополнительных принадлежностей обеспечивает любое необходимое положение пациента. |
|

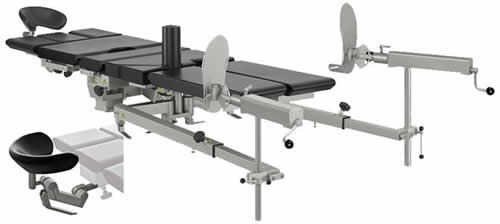

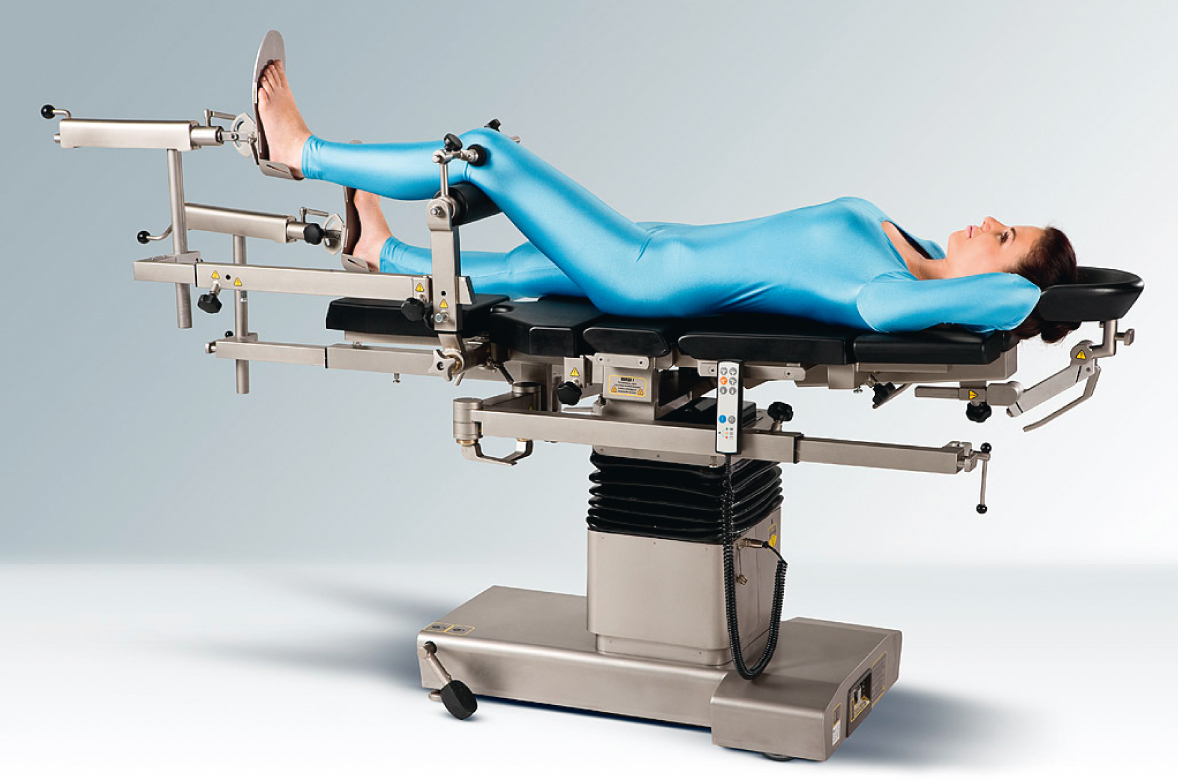

Ортопедическое ложе BL-20.0 со специализированным подголовником WS-21.11
Варианты использования SU-03 с принадлежностями
|
|

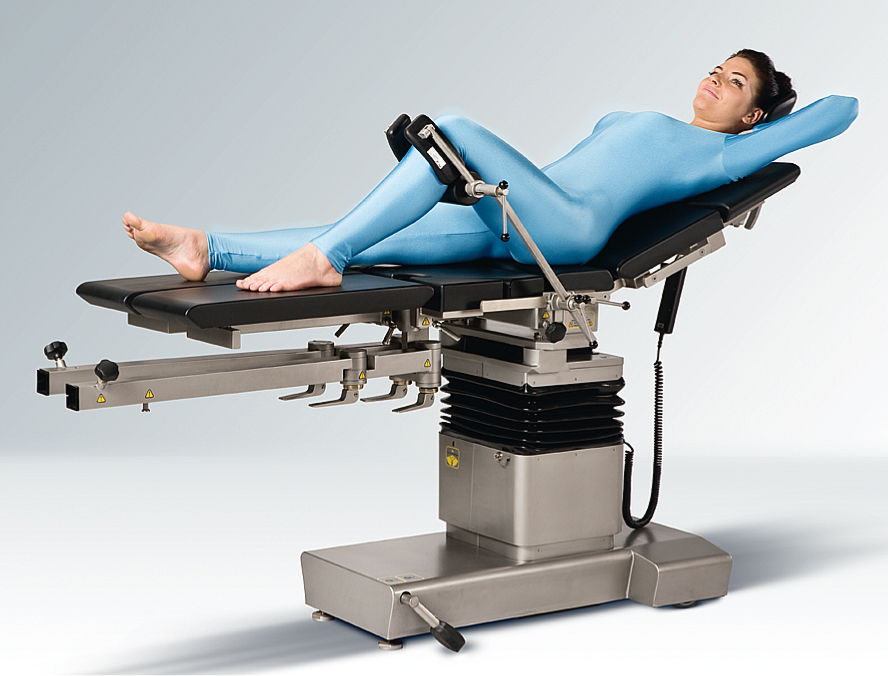

Гинекологическое положение с использованием гинекологического лотка WS-28.7 и опор для колен по Геппелю WS-05.5 |

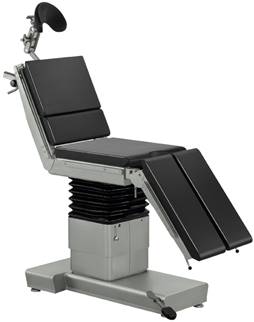

Положение сидя с использованием |
|
|
|
|
Операции на руке с использованием дополнительной приставки WS- 48.5 |
Проктологическое положение с использованием приставки WS-30-5 |
|
|
|
|
Боковая фиксированная укладка |

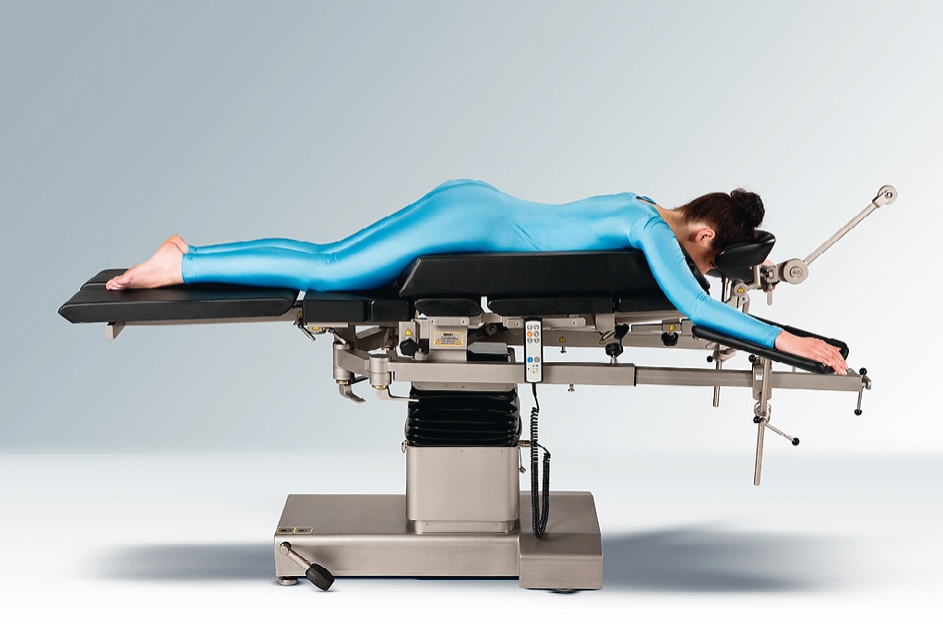

Торакальные и абдоминальные операции |
|
|
|
|

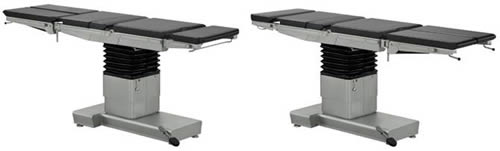

Тренделенбург / АнтиТренделенбург |
Латеральные (боковые) наклоны |
Технические характеристики
Общая длина х ширина ложа |
|
4 и 5-секционного |
2035 x 550 мм |
6-секционного |
2160 x 550 мм |
нейрохирургического |
2025 х 550 мм |
ортопедического (без учета ортопедической приставки и секции головы |
1735 х 545 мм |
Матрацы секций ширина х толщина |
500 х 50 мм |
Регулировка высоты ложа |
от 740 до 1140 мм |
Тренделенбург |
40° |
АнтиТренделенбург |
40° |
Боковые наклоны ложа |
± 30° |
Продольное смещение ложа |
до 350 мм ( +15 мм ) |
Регулировка «почечного» моста |
до 160 мм (до 1100) |
Регулировка секции головы |
от -50° до +55° |
Регулировка секция спины |
от -40° до +85° |
Регулировка ножных секций (4-5-секц.) |
от -90° до +25° |
Регулировка ножных секций (6-секц.) |
от -90° до +90° |
Разведение ножных секций |
от 0° до 180° |
Напряжение питания батарей |
24В / DC |
Электропитание стола 230В ~ |
50/60 Гц / AC |
Потребляемая мощность |
max.100 ВА |
Максимальная допустимая нагрузка |
350 кг |
Общий вес стола |
250 кг |
